SEM 원리부터 공정 적용까지 연결하는 기술 이해
SEM은 진공 환경에서 전자빔을 시료 표면에 주사하고, 시료와의 상호작용으로 발생하는 신호를 이미지와 분석 데이터로 변환하는 기술입니다. HiKM은 이 원리를 장비 선정, 결함 리뷰, 계측, 유지보수 관점까지 연결해 설명합니다.
SEM은 빛과 유리 렌즈 대신 전자와 전자기 렌즈를 사용합니다. 대기 중이 아닌 진공 환경에서 표면의 미세 구조를 높은 배율로 관찰합니다.
TEM은 전자가 시료를 투과한 정보를 주로 사용하지만, SEM은 시료 표면에서 발생하는 2차전자와 후방산란전자 등 신호를 활용합니다.
깊은 초점심도, 높은 표면 정보량, 신호 선택성을 바탕으로 CD 측정, 결함 리뷰, 성분 분석, 공정 피드백에 활용됩니다.
SEM Comparison
광학 현미경과 SEM의 차이
검사 목적과 필요한 분해능에 따라 선택 기준이 달라집니다. SEM은 전자빔 기반 관찰로 고배율·고분해능 표면 분석에 적합합니다.
SEM 시스템은 어떻게 이미지를 만드는가

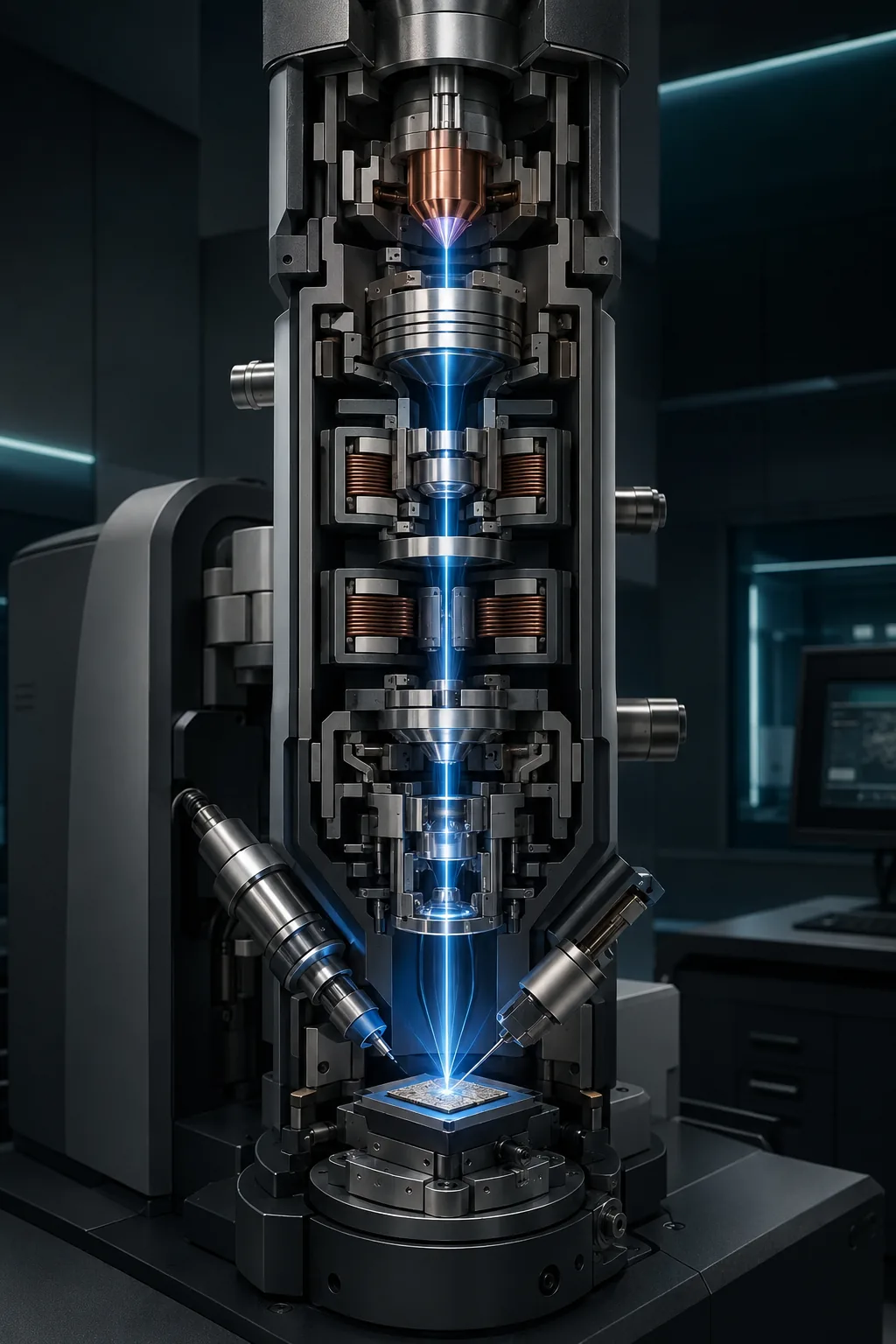

전자총에서 만들어진 전자빔은 콘덴서 렌즈와 대물 렌즈를 지나 작은 Probe로 축소됩니다. 주사 코일은 이 Probe를 시료 표면의 X-Y 위치에 순차적으로 이동시키고, 검출기는 각 위치에서 발생한 신호 강도를 받아 이미지의 밝기와 콘트라스트로 변환합니다.
- 전자총: 안정적인 전자 방출과 빔 전류 형성
- 전자 렌즈: Probe size, 해상도, 초점 조건 제어
- 진공 시스템: 전자 산란과 시료 오염을 줄이는 기반
- 검출기: SE, BSE, X-ray 신호를 목적에 맞게 수집
Signal Strategy
관찰 목적에 따라 선택해야 하는 SEM 신호
전자와 고체의 상호작용, SEM 개요, 광학현미경과 SEM 비교, SEM 분석 특징의 흐름을 바탕으로 구매 검토자가 빠르게 이해할 수 있도록 정리했습니다.
CD 측정, 결함 리뷰, 성분 분석, 표면 관찰 중 어떤 판단이 필요한지 먼저 구분합니다.
가속전압, Probe current, Working distance, 검출기 선택을 시료와 분석 목적에 맞춥니다.
Recipe, 반복 검사, ADR/ADC/EDS, 데이터 업로드, 유지보수 흐름까지 장비 운영 관점으로 연결합니다.
SEM Comparison Detail
광학 현미경과 SEM의 핵심 비교 기준
검사 목적과 요구 분해능에 따라 장비 선택 기준이 달라지므로, 광원·분해능·배율·운영 환경을 함께 검토합니다.
